130ASF伺服电机

型号:130ASF

产品描述

规格

电机型号 130ASF-M10025 130ASF-M13025 130ASF-M15025 130ASF-M20025 130ASF-M10010 130ASF-M15015 130ASF-M26025 130ASF-M24015 130ASF-M38025
额定功率（KW） 1 1.3 1.5 2 1 1.5 2.6 2.4 3.8
额定线电压(V) 220 220 220 220 220 220 220 220 220
额定线电流(A) 4 5 6 7.5 4.5 6 10 9.5 13.5
额定转速(RPM) 2500 2500 2500 2500 1000 1500 2500 1500 2500
额定力矩(N.M) 4 5 6 7.7 10 10 10 16.5 17.3
峰值力矩(N.M) 12 15 18 21 20 25 25 33 35
反电势(V/1000r/min) 70 65 65 67 138 98 68 112 66
力矩系数(N.M/A) 1 1 1 1.03 2 1.67 1 1.73 1.25
转子惯量(Kg.m2) 0.49×10-3 0.51×10-3 0.55×10-3 0.67×10-3 0.83×10-3 0.83×10-3 0.88×10-3 1.21×10-3 1.21×10-3
绕线（线间）电阻(Ω) 2.6 1.92 1.31 0.87 2.5 1.6 0.75 1.21 0.68
绕线（线间）电感(mh) 6.27 5.15 3.85 9 8.4 4.63 7.78 16.5 2.15
电气时间常数（Ms） 2.35 2.89 3.12 11.6 3.18 2.99 10.7 4.68 1.73
重量(Kg) 6 6.3 7.1 7.6 8.6 8.6 8.6 11.8 11.3
编码器线数(PPR) 2500
电机绝缘等级 Class F
防护等级 IP 65
使用环境 环境温度：-20℃～＋50℃     环境湿度：相对湿度＜90%（不结霜条件）
电机绕组插座 插座编号 2 3 4 1
信号引线 U(红) V（黄） W（蓝） PE（黄/绿）
编码器接线 插座编号 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1
信号引线 5V 0V A+ B+ Z+ A- B- Z- U+ V+ W+ U- V- W- PE

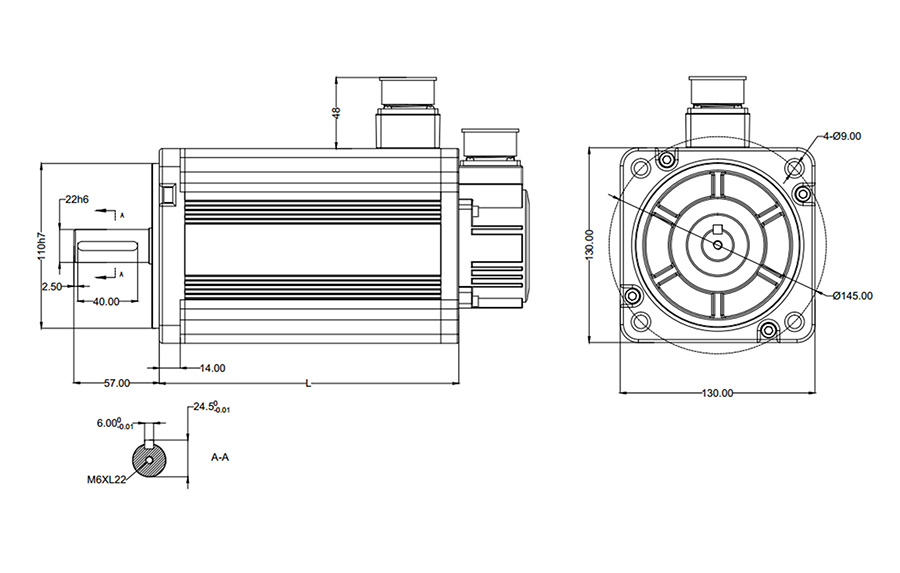

安装尺寸

型号 130ASF-M10025 130ASF-M13025 130ASF-M15025 130ASF-M20025 130ASF-M10010 130ASF-M15025 130ASF-M26025 130ASF-M24025 130ASF-M38025
L（mm） 175 179 189 199 217 217 217 247 237
