| 电机型号 | 80ASF-M04030 | 80ASF-M07530 | 80ASF-M09530 | 80ASF-M10025 | ||||||||||||
| 额定功率（KW） | 0.4 | 0.75 | 0.95 | 1 | ||||||||||||
| 额定线电压(V) | 220 | 220 | 220 | 220 | ||||||||||||
| 额定线电流(A) | 2 | 3 | 3 | 4.4 | ||||||||||||
| 额定转速(RPM) | 3000 | 3000 | 3000 | 2500 | ||||||||||||
| 额定力矩(N.M) | 1.27 | 2.5 | 2.8 | 4.5 | ||||||||||||
| 峰值力矩(N.M) | 3.8 | 7.5 | 8.4 | 11.5 | ||||||||||||
| 反电势(V/1000r/min) | 40 | 48 | 60 | 65 | ||||||||||||
| 力矩系数(N.M/A) | 0.64 | 0.83 | 0.94 | 1.02 | ||||||||||||
| 转子惯量(Kg.m2) | 0.95×10-4 | 1.12×10-4 | 1.36×10-4 | 1.36×10-4 | ||||||||||||
| 绕线（线间）电阻(Ω) | 2.15 | 2.78 | 3.24 | 3.41 | ||||||||||||
| 绕线（线间）电感(mh) | 11.2 | 14.5 | 20 | 18.2 | ||||||||||||
| 电气时间常数（Ms） | 1.56 | 2.33 | 2.38 | 2.58 | ||||||||||||
| 重量(Kg) | 1.83 | 2.85 | 3.97 | 3.88 | ||||||||||||
| 编码器线数(PPR) | 2500 | |||||||||||||||
| 电机绝缘等级 | Class F | |||||||||||||||
| 防护等级 | IP 65 | |||||||||||||||
| 使用环境 | 环境温度：-20℃～＋50℃ 环境湿度：相对湿度＜90%（不结霜条件） | |||||||||||||||
| 电机绕组插座 | 颜色 | 2 | 3 | 4 | 1 | |||||||||||
| 功能 | U(红) | V（黄） | W（蓝） | PE（黄/绿） | ||||||||||||
| 编码器接线 | 颜色 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 功能 | A- | B- | Z- | U- | VCC | A+ | B+ | Z+ | U+ | GND | V+ | V- | W+ | W- | ||

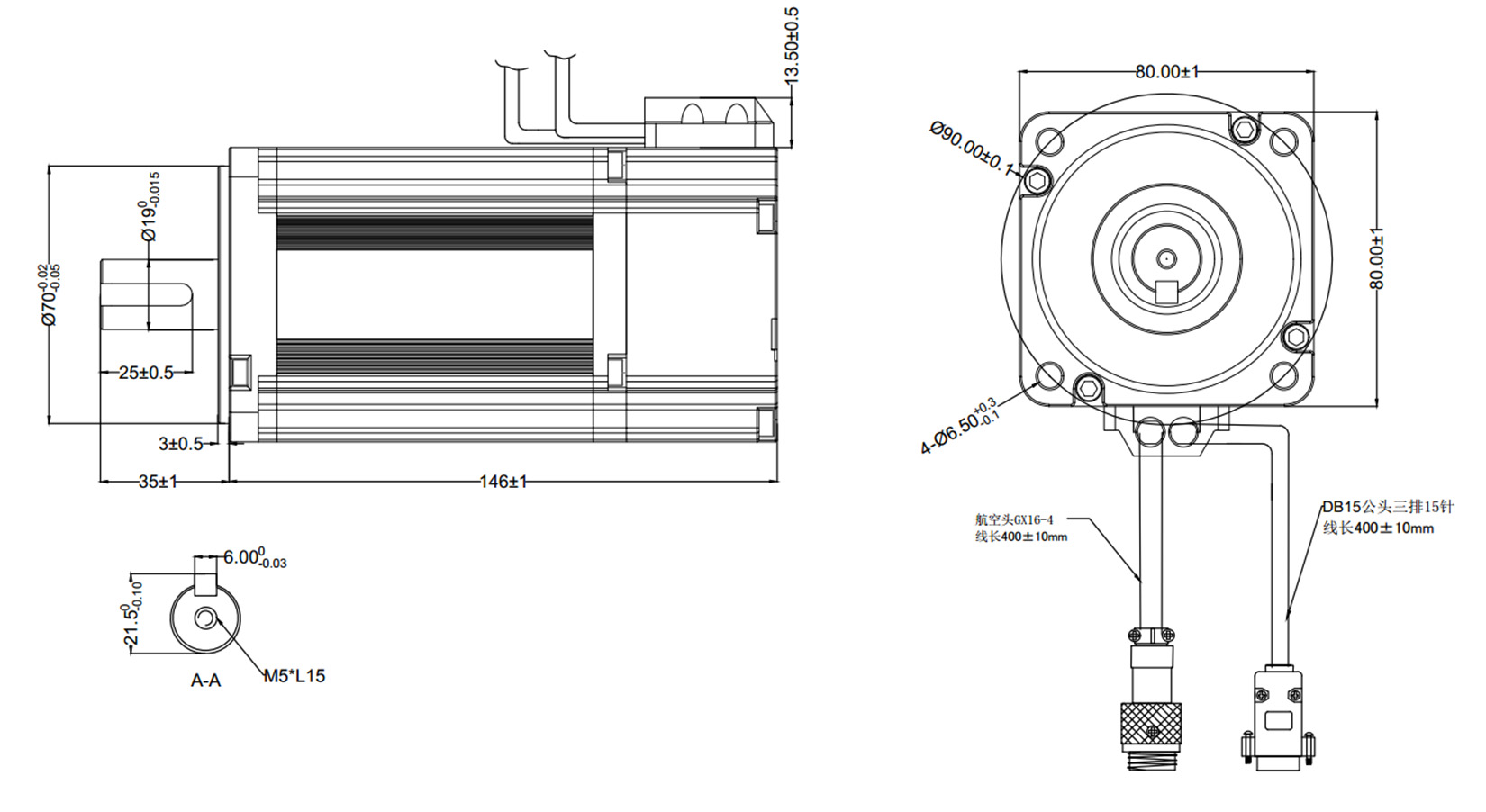

| 型号 | 80ASF-M04030 | 80ASF-M07530 | 80ASF-M09530 | 80ASF-M10025 | ||||||||||||
| L（mm） | 131 | 146 | 158 | 158 | ||||||||||||
|
||||||||||||||||
